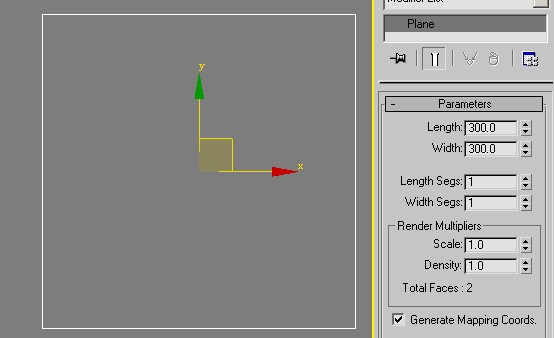

2.         从【Plane】开始，由于排气扇是正方形的，【Plane】创建时便把长和宽都创建成300X300个单位。如图PQS—2所示。

图PQS—2

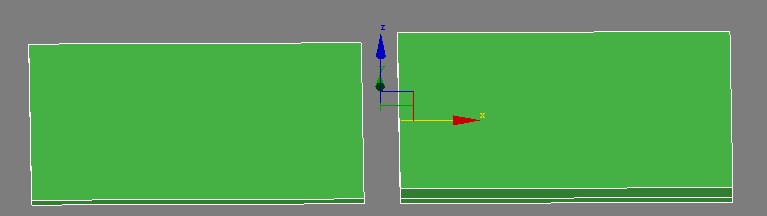

3.         把【Plane】转换成可编辑多边形，选择所有的面挤压出一定的厚度，当然这一步的创建也可以通过【BOX】来实现，至于是通过那种方式纯属个人爱好，我就是比较爱从【Plane】开始，至于别人来说，爱咋地咋地。再次拉伸出一定的厚度，这是为了制作倾斜的效果。其制作效果及流程，如图PQS—3所示。

图PQS—3

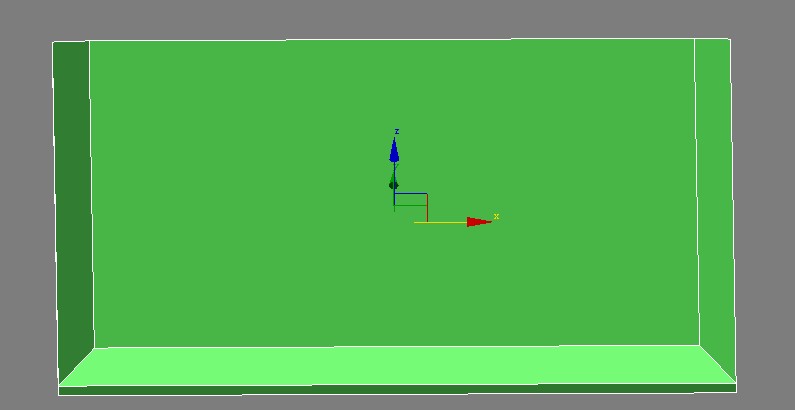

4.         选择最上面这个面，执行【Outline】缩放得小一点。如图PQS—4所示。

图PQS—4

5.         为了创建圆化的效果，我在这里把边切开多个。如图PQS—5所示。

图PQS—5

6.         选择上部的面使用【Inset】工具执行两次。如图PQS—6所示。

图PQS—6

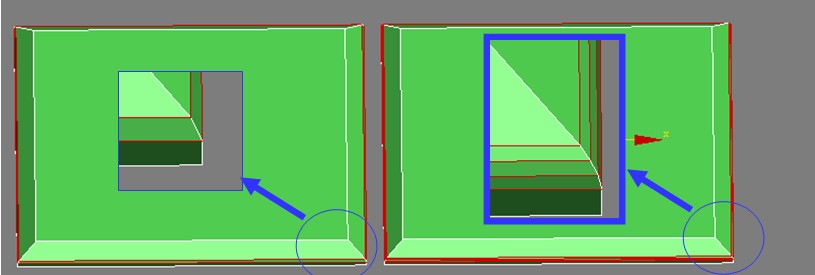

7.         进行中间面的倒角处理其中一个角的放大示意。如图PQS—7所示。

图PQS—7

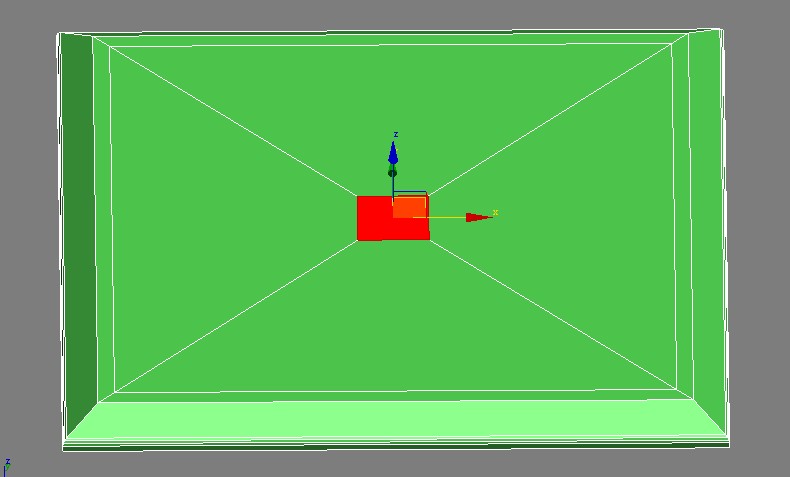

8.         选择对角线的所有的边进行【Connect】处理，至于连接出来的边是多少那则由个人喜好决定。如图PQS—8所示。

图PQS—8

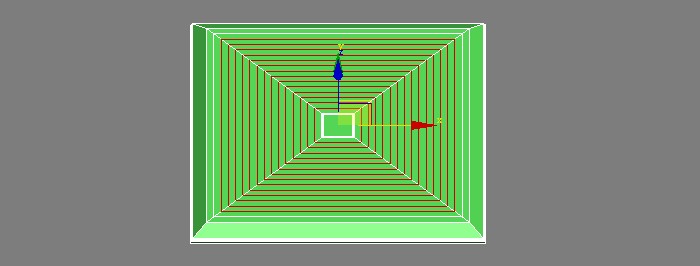

9.         把刚连接出来的边转换成面，执行右击【Inset】，这时在【Inset】对话框里选选【By plolygon】把每一个面分隔出一个区域。如图PQS—9所示。　

图PQS—9

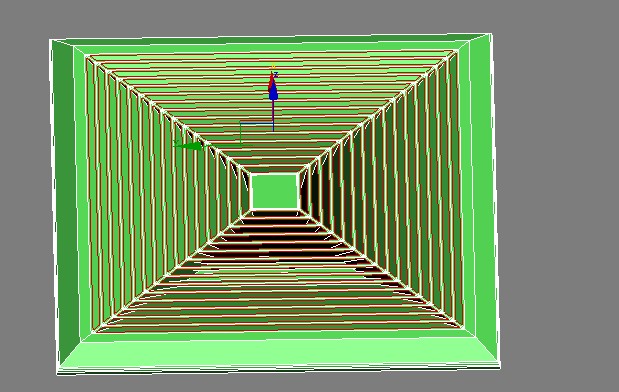

10.         进行进行这些面的挤压。如图PQS—10所示。

图PQS—10

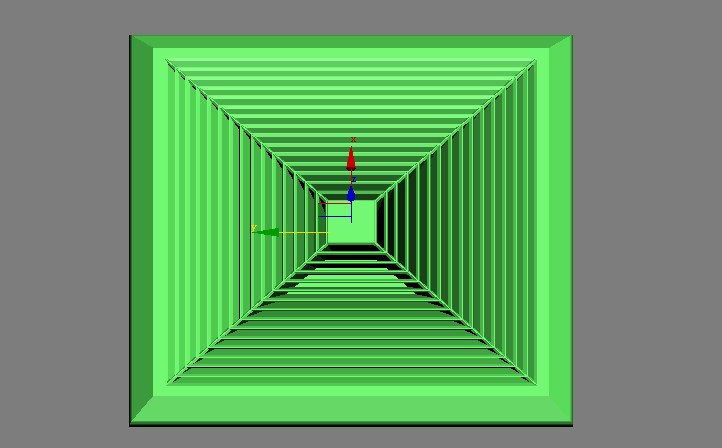

11.         进行往中心点方向同时缩放。如图PQS—11所示。

图PQS—11

12.         把这里的面转换成边，再转换成面，再进行边的转换，取消一部分边，只保留转角处的边。如图PQS—12所示。把这些边进行切角处理，就成了最终的结果。

图PQS—12
