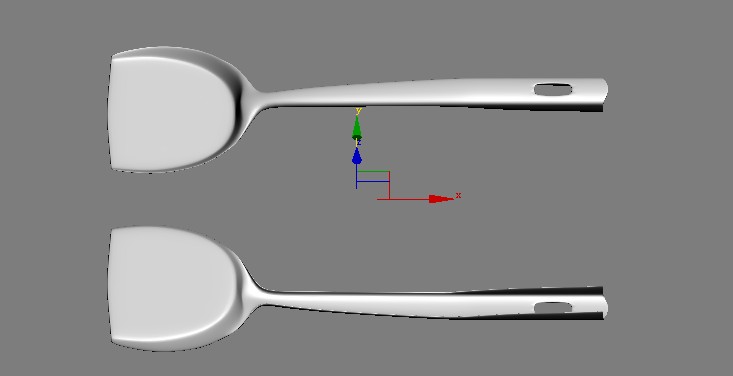

一、              首先来看看我们这次做的铲子是什么样子，如图GCZ—1所示。



图GCZ—1

二、              模型分析：

1.         铲子部分前面弧度，我们可以使用【FFD】类变形修改器。

2.         手柄上洞可以使用删面处理。

三、              模型制作：

1.         创建平面，如图GCZ—2所示。




图GCZ—2

2.         转换成多边形，并调节成如图GCZ—3所示。




图GCZ—3

3.         复制出三面的边来，并调节成，如图GCZ—4所示。




图GCZ—4

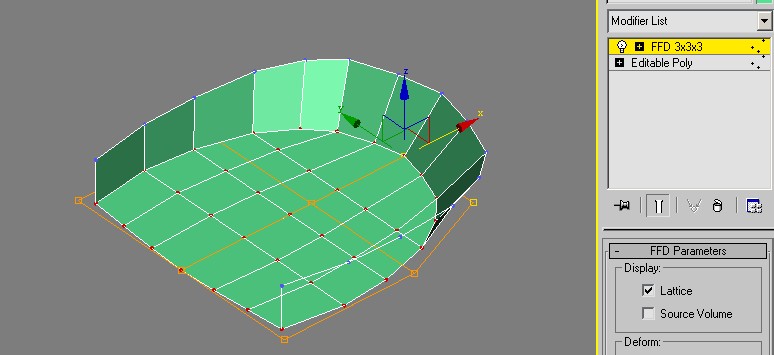

4.         使用【FFD3X3X3】调节下部分的面，如图GCZ—5所示。




图GCZ—5

5.         使用【FFD2X2X2】调节上部分的面，如图GCZ—6所示。




图GCZ—6

6.         把底部的边切开，这里是为了创建出较为清晰的转角边，请注意这里不仅是为了切开边，还是为了后面的面的处理更方便，如图GCZ—7所示。




图GCZ—7

7.         把边往上复制，这是为了调节模型的手柄部分，如图GCZ—8所示。




图GCZ—8

8.         再复制出两边的边，这是为了后面的补齐效果，如图GCZ—9所示。




图GCZ—9

9.         把刚复制的边使用点焊接，两边都是一样的，并往后复制出手柄，如图GCZ—10所示。




图GCZ—10

10.         调节后面的手柄部分。如图GCZ—11所示。




图GCZ—11

11.         挖出手柄上的一个洞。如图GCZ—12所示。




图GCZ—12

12.         给一个壳命令，最后光滑处理，就如图GCZ—1所示。
