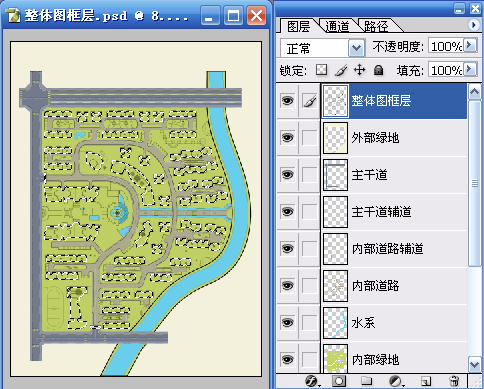

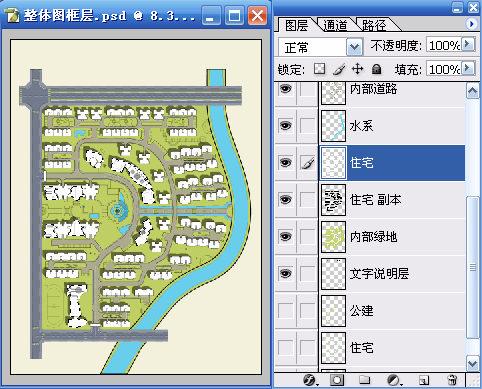

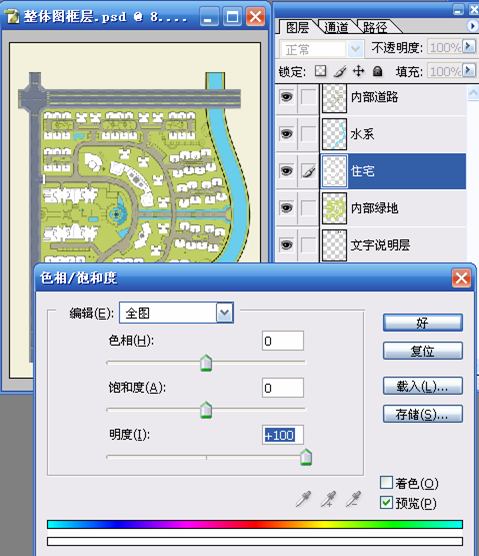

一、使用魔棒工具（W）在“整体图框层”选择建筑的区域，再利用快速蒙版（Q）的临时用红色着色功能进行检查，检查无误后再次按（Q）键退出快速蒙版，选择“内部绿地”使用 “通过剪切的图层”命令（Ctrl+Shift+J）得到新图层，并命名为“住宅”。使用“色相/饱和度”命令（Ctrl+U）对“住宅”层进行调整以便于和“内部绿地”进行区分。具体参数和结果如图01～图03所示。

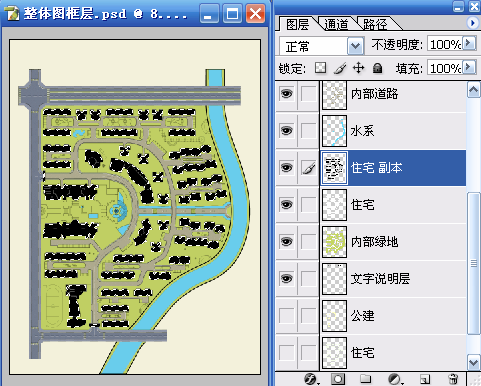

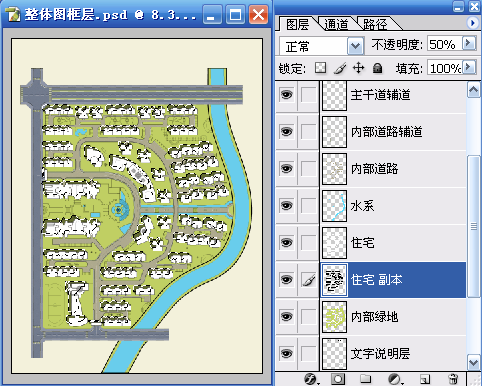

二、使用通过拷贝的图层（Ctrl+J）命令将“住宅”层拷贝出“住宅 副本”层，将“住宅 副本”层载入选区并填充黑色（R：0 　G：0　 B：0）作为住宅的投影，将“住宅 副本”层向下移动一层（Ctrl+【），再将其不透明图降低到50%，并使用移动工具（V）对其位置做适当调整。具体参数和结果如图04～图06所示。

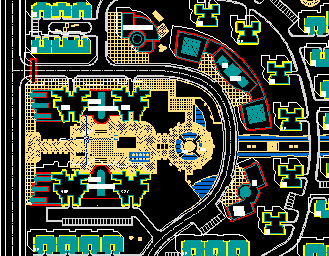

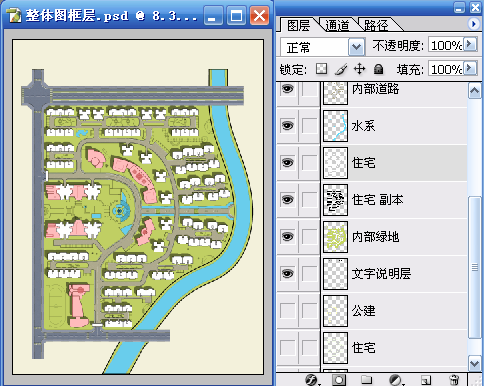

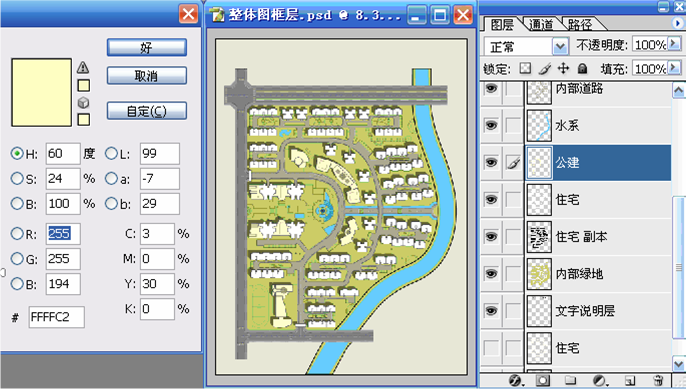

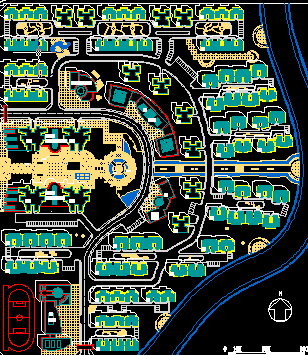

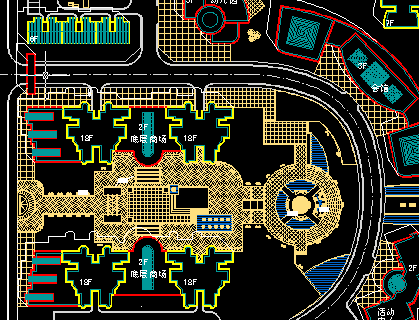

三、根据图纸显示的红色区域是公建和商业的部分，我们要将其与住宅的部分有所区分。使用魔棒工具（W）在“整体图框层”选择公建和商业部分的区域，再利用快速蒙版（Q）的临时用红色着色功能进行检查，检查无误后再次按（Q）键退出快速蒙版，选择“住宅”层使用 “通过剪切的图层”命令（Ctrl+Shift+J）得到新图层，并命名为“公建”层。并填充前景色（R：255　G：255　B：194）。具体参数和结果如图07～图09所示。

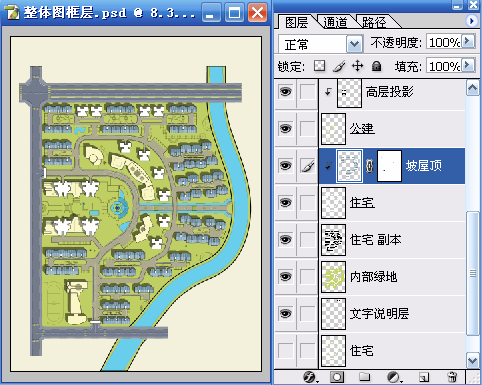

四、根据图纸显示的住宅的顶为坡屋顶，所以我们选择了一张坡屋顶的素材来对住宅的顶部进行替换。主要是将坡屋顶通过复制后对住宅层进行编组（Ctrl+G）。具体参数和结果如图10～图12所示。

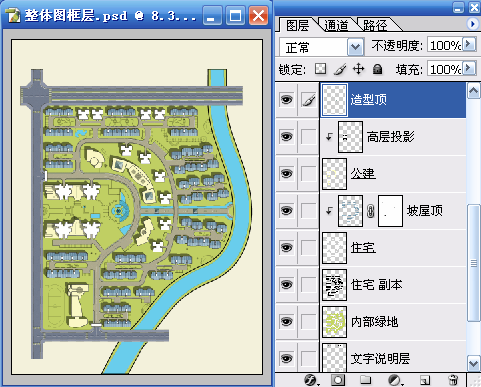

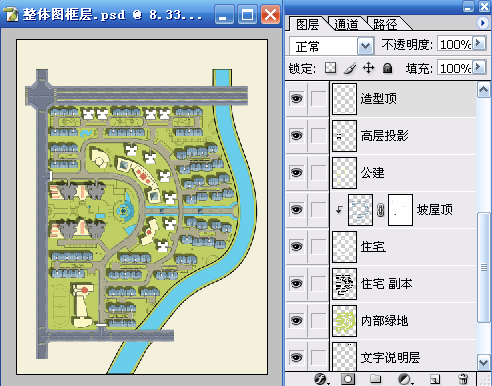

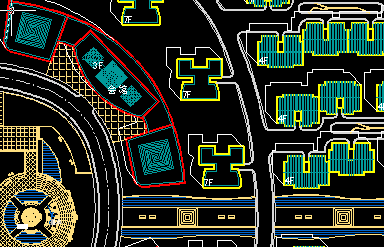

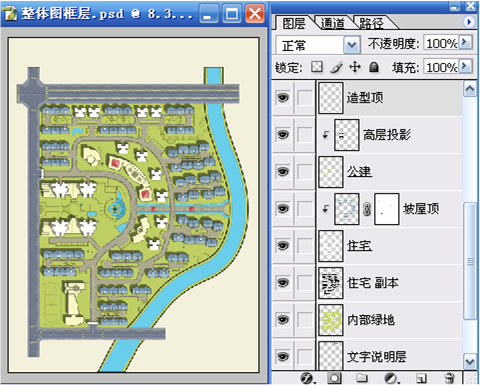

五、根据图纸显示的会馆的顶上和桥上各有两个四角形的造型顶，所以我们选择了一张四角形的造型顶的素材来对这一部分进行处理。使用移动工具（V）将选择好的素材移动到“整体图框层”这个画布里来，命名为“造型顶”层，再通过自由变换工具（Ctrl+T）对其进行大小比例的缩放。具体参数和结果如图13～图16所示。

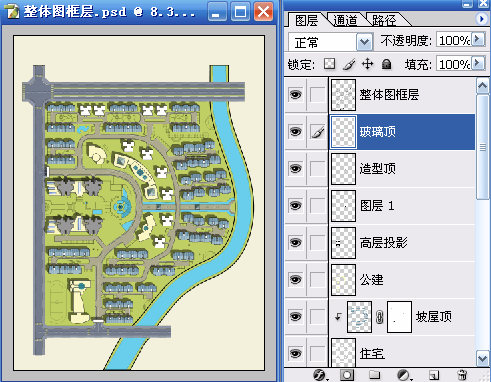

七、根据图纸显示的会馆、商场、活动中心、小学的顶上都有玻璃的天窗，我们使用魔棒工具（W）在“整体图框层”选择玻璃顶的区域，再利用快速蒙版（Q）的临时用红色着色功能进行检查，检查无误后再次按（Q）键退出快速蒙版，新建一个图层（Ctrl+Shift+N）命名为“玻璃顶”层。在“玻璃顶”层对选区填充一个淡蓝色（R：165　G：231　B：254），再使用减淡工具（O）将玻璃的高光部分轻轻的涂抹出来。具体参数和结果如图17～图19所示。
