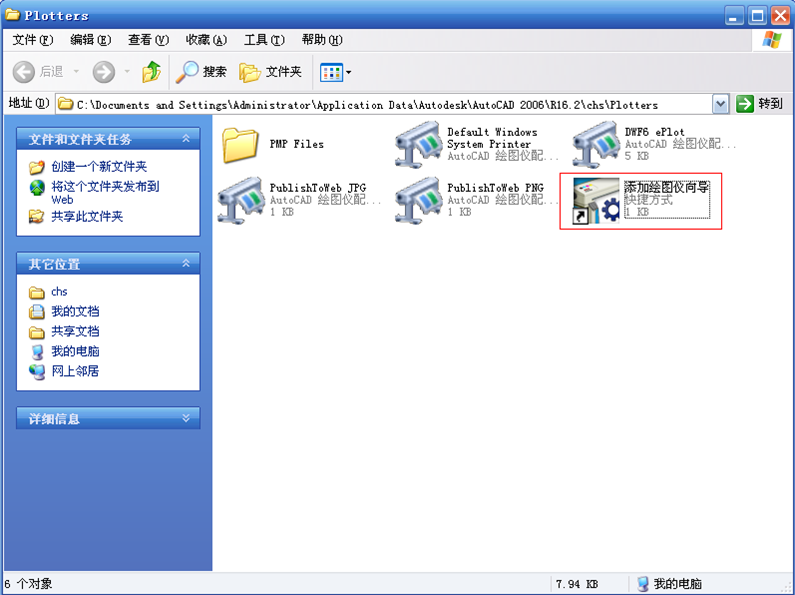

一、我们通过“文件”——“绘图仪管理器”命令弹出Plotters窗口。如图01所示。

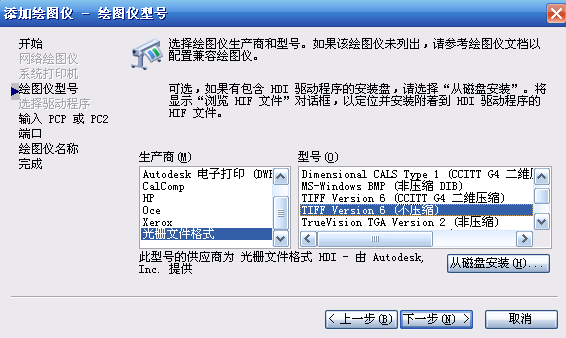

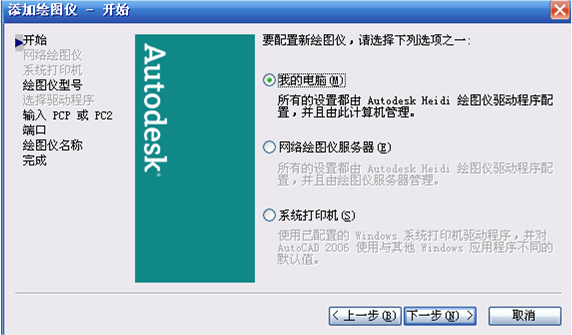

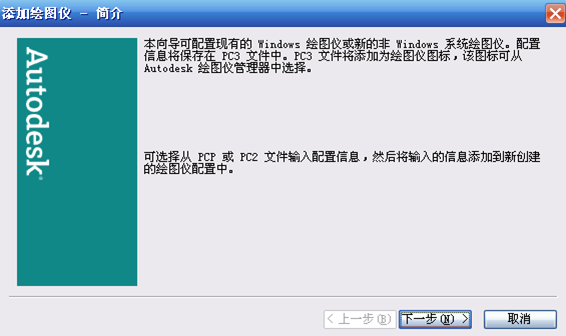

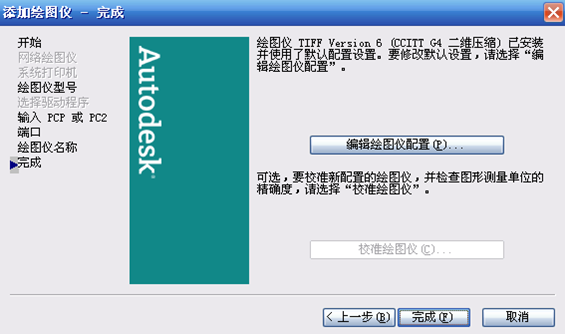

二、双击添加绘图仪向导，根据向导进行选择，在绘图仪型号的选择中要注意“生产商”选择“光栅文件格式”，“型号”选择“TIFF Version 6 (不压缩)”。执行下一步直到完成，就完成了TIFF Version 6 (不压缩)格式虚拟打印机的添加。如图02～图06所示。

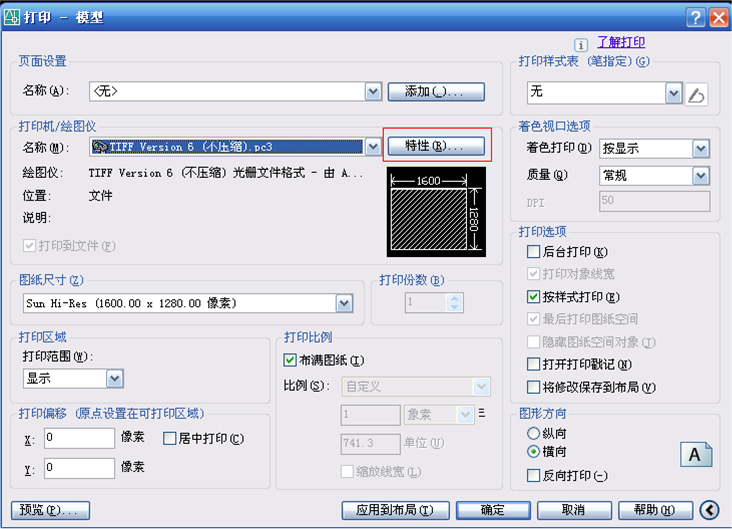

三、通过文件——打印（Ctrl+P），弹出“打印”对话框，我们进行如下设置，选择打印机名称为TIFF Version 6 (不压缩).pc3。如图07所示

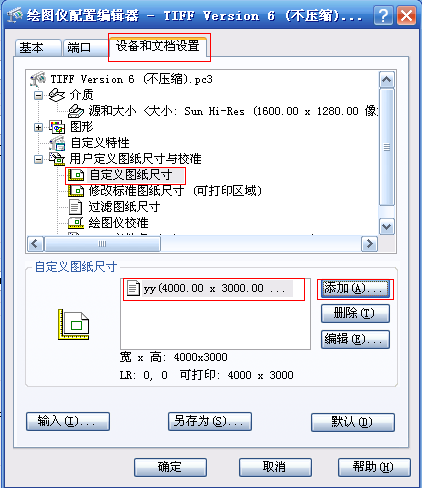

四、选择“打印”对话框的“特性”按钮弹出“绘图仪配置编辑器”对话框，在“设备和文档设置”选项卡中选择“自定义图纸尺寸”，添加常用的4000*3000像素的打印尺寸。如图08所示

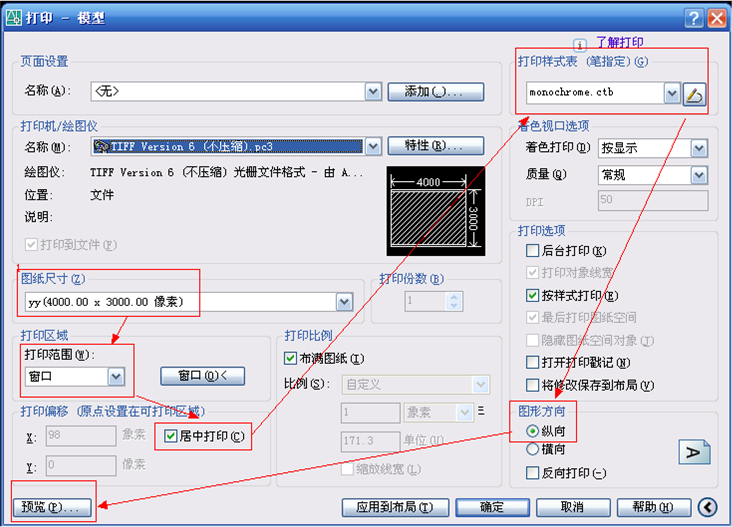

五、接下来我们设置图纸尺寸为我们刚才定义的4000*3000像素，打印范围选择为窗口，打印偏移设置为居中打印，打印样式表设置为monochrome.ctb，图形方向为纵向，接下来进行预览。如图09所示

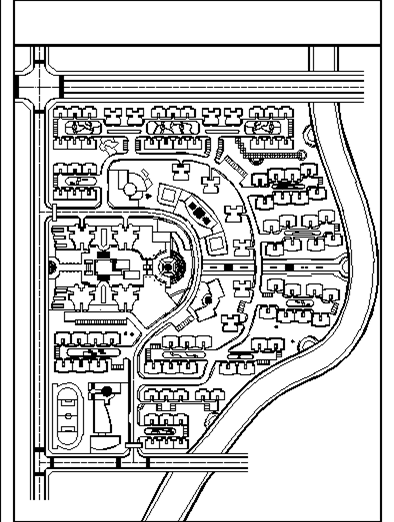

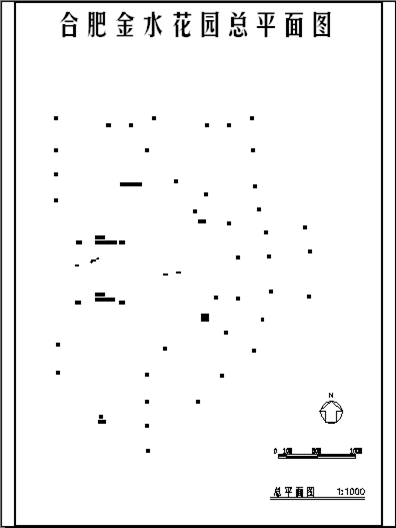

六、预览到的是整体图框层，确认无误后在“打印”窗口中点击“确定”进行打印输出整体图框层.TIF。接下来关闭整体图框层，打开文字说明层，在同样的设置中进行预览打印文字说明层.TIF。如图10～图13所示。至此打印输出完成。
